Fräsar Hss Vergnano

FRÄSAR, Snabbstål / ASP / ACE-beläggning

Snabbstålsfräsar / ASP, med den nya unika ACE-beläggningen
ACE-beläggningen skyddar ASP-stålet mot högre värme;
ACE-beläggningen har bidragit till att ASP-stålet har närmat sig hårdmetallens egenskaper.

Art.nr.	Diameter	Benämn.	Antal skär	Spiral- vinkel	Skärtyp	Längd	Ändskär	Beläggn.
F300Y	3-25 mm	Fräs PM	2	30gr.	Slät	Kort	C-skär	ACE
F465Y	6-25 mm	Fräs PM	3/4	45gr.	Slät	Normal	C-skär	ACE
F467	6-25 mm	Fräs PM	3/4	45gr.	Spåndel.	Normal	C-skär	ACE
F405Y	3-32 mm	Fräs PM	4/6	30gr.	Slät	Normal	C-skär	ACE
F505Y	6-32 mm	Fräs PM	3/4/6	30gr.	Fin-skrubb	Kort	C-skär	ACE
F545	5-32 mm	Fräs PM	3/4/6	30gr.	Fin-skrubb	Normal	C-skär	ACE
F406Y	5-32 mm	Fräs PM	4/6	30gr.	Spåndel.skrubb	Normal	C-skär	ACE
F525W	8-40 mm	Fräs PM	4/6	30gr.	Grov-skrubb	Normal	C-skär	ACE

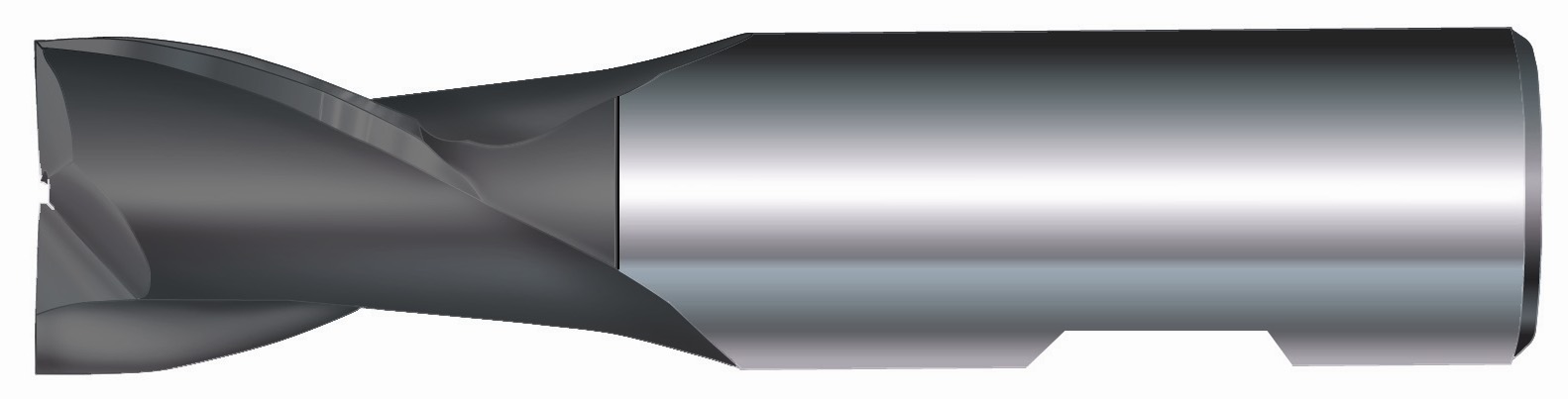

Fräs PM/ASP ACE
F300Y
2-skärig / Kort
30gr.spiral
Centrumskärande
Weldon

Fräs PM/ASP ACE
F465Y
3/4-skärig / Normal
45gr.spiral
Centrumskärande
Weldon

Diameter d1 / e8	Skär- längd l2	Total- längd l1	Skaft- diam.d2	Antal skär		Diameter d1 / e8	Skär- längd l2	Total- längd l1	Skaft- diam.d2	Antal skär
F300Y-03,0	5	49	6	2	.	F465Y-06,0	13	57	6	3
F300Y-04,0	7	51	6	2	.	F465Y-08,0	19	69	10	3
F300Y-05,0	8	52	6	2	.	F465Y-10,0	22	72	10	3
F300Y-06,0	8	52	6	2	.	F465Y-12,0	26	83	12	3
F300Y-07,0	10	60	10	2	.	F465Y-14,0	26	83	12	3
F300Y-08,0	11	61	10	2	.	F465Y-16,0	32	92	16	3
F300Y-09,0	11	61	10	2	.	F465Y-18,0	32	92	16	3
F300Y-10,0	13	63	10	2	.	F465Y-20,0	38	104	20	4
F300Y-11,0	13	70	12	2	.	F465Y-22,0	38	104	20	4
F300Y-12,0	16	73	12	2	.	F465Y-25,0	45	121	25	4
F300Y-13,0	16	73	12	2	.
F300Y-14,0	16	73	12	2	.
F300Y-15,0	16	73	12	2	.
F300Y-16,0	19	79	16	2	.
F300Y-17,0	19	79	16	2	.
F300Y-18,0	19	79	16	2	.
F300Y-19,0	19	79	16	2	.
F300Y-20,0	22	88	20	2	.
F300Y-20,0	22	88	16*	2	.
F300Y-22,0	22	88	20	2	.
F300Y-22,0	22	88	25*	2	.
F300Y-25,0	26	102	25	2	.

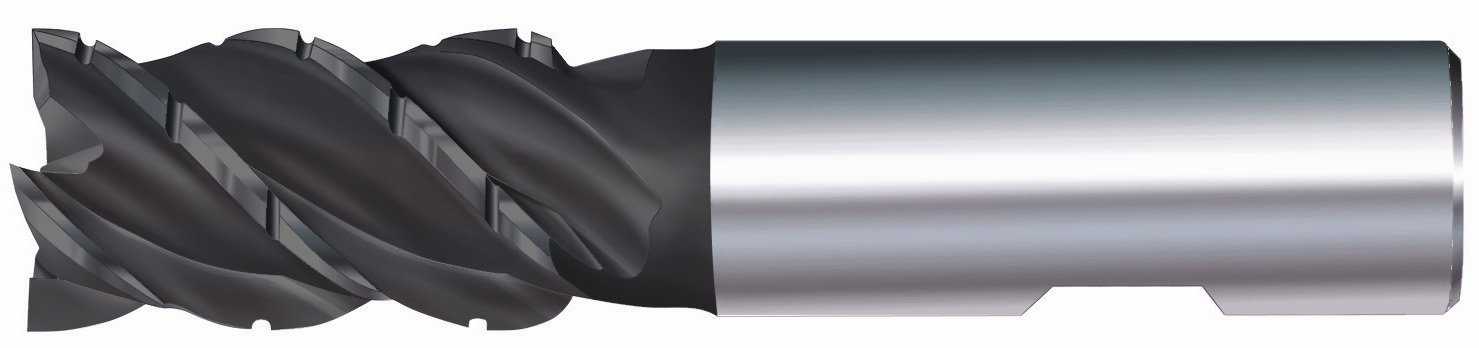

Fräs PM/ASP ACE
F467
3/4-skärig / Normal
45gr.spiral
Centrumskärande
Weldon

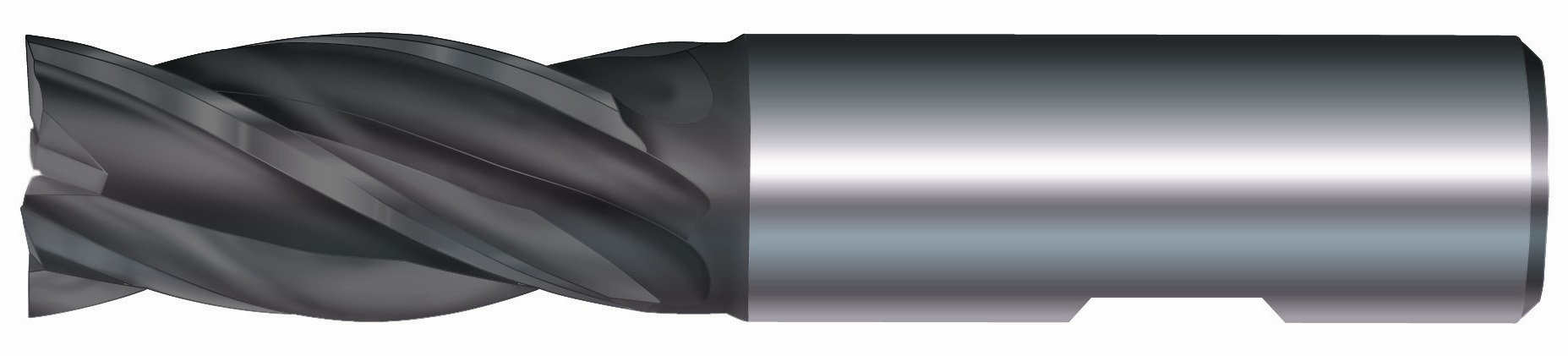

Fräs PM/ASP ACE
F405Y
4/6-skärig / Normal
30gr.spiral
Centrumskärande
Weldon

Diameter d1 / e8	Skär- längd l2	Total- längd l1	Skaft- diam.d2	Antal skär		Diameter d1 / e8	Skär- längd l2	Total- längd l1	Skaft- diam.d2	Antal skär
F467-06,0	13	57	6	3	.	F405Y-03,0	8	52	6	4
F467-08,0	19	69	10	3	.	F405Y-04,0	11	55	6	4
F467-10,0	22	72	10	3	.	F405Y-05,0	13	57	6	4
F467-12,0	26	83	12	3	.	F405Y-06,0	13	57	6	4
F467-14,0	26	83	12	3	.	F405Y-07,0	16	66	10	4
F467-16,0	32	92	16	3	.	F405Y-08,0	19	69	10	4
F467-18,0	32	92	16	3	.	F405Y-09,0	19	69	10	4
F467-20,0	38	104	20	4	.	F405Y-10,0	22	72	10	4
F467-22,0	38	104	20	4	.	F405Y-11,0	22	79	12	4
F467-25,0	45	121	25	4	.	F405Y-12,0	26	83	12	4
					.	F405Y-13,0	26	83	12	4
					.	F405Y-14,0	26	83	12	4
					.	F405Y-15,0	26	83	12	4
					.	F405Y-16,0	32	92	16	4
					.	F405Y-17,0	32	92	16	4
					.	F405Y-18,0	32	92	16	4
					.	F405Y-19,0	32	92	16	4
					.	F405Y-20,0	38	104	20	4
					.	F405Y-22,0	38	104	20	4
					.	F405Y-25,0	45	121	25	6
					.	F405Y-28,0	45	121	25	6
					.	F405Y-30,0	45	121	25	6
					.	F405Y-32,0	53	133	32	6
					.

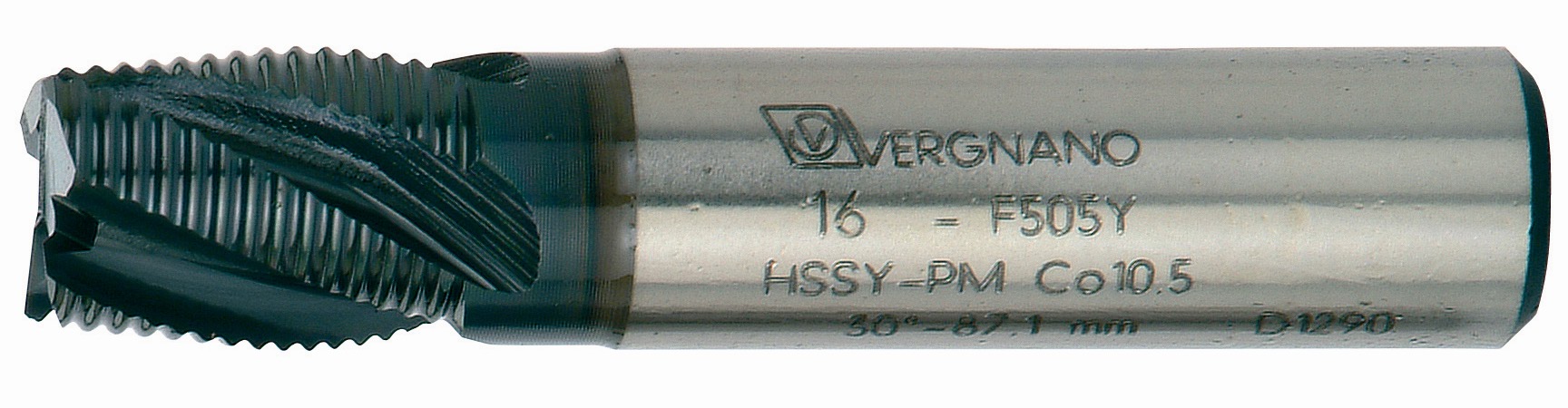

Fräs PM/ASP ACE
F505Y
3/4/6-skärig Finskrubb / Kort
30gr.spiral
Centrumskärande
Weldon

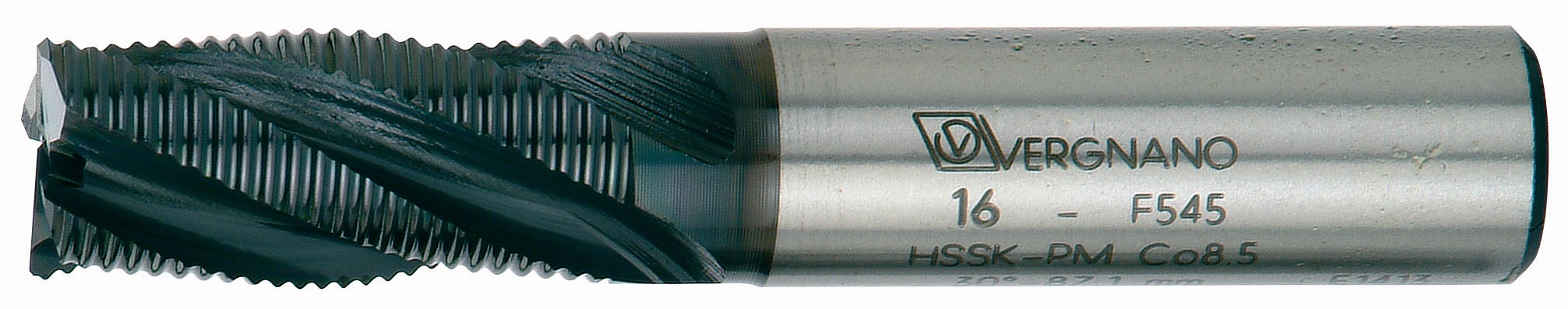

Fräs PM/ASP ACE
F545
3/4/6-skärig
Finskrubb / Normal
30gr.spiral
Centrumskärande
Weldon

Diameter d1 / e8	Skär- längd l2	Total- längd l1	Skaft- diam.d2	Antal skär		Diameter d1 / e8	Skär- längd l2	Total- längd l1	Skaft- diam.d2	Antal skär
F505Y-06,0	8	52	6	3	.	F545-05,0	13	57	6	3
F505Y-08,0	11	61	10	4	.	F545-06,0	13	57	6	3
F505Y-10,0	13	63	10	4	.	F545-07,0	16	66	10	4
F505Y-12,0	16	73	12	4	.	F545-08,0	19	69	10	4
F505Y-14,0	16	73	12	4	.	F545-09,0	19	69	10	4
F505Y-16,0	19	79	16	4	.	F545-10,0	22	72	10	4
F505Y-18,0	19	79	16	4	.	F545-11,0	22	79	12	4
F505Y-20,0	22	88	20	4	.	F545-12,0	26	83	12	4
F505Y-25,0	26	102	25	4	.	F545-13,0	26	83	12	4
F505Y-32,0	32	112	32	6	.	F545-14,0	26	83	12	4
					.	F545-15,0	26	83	12	4
					.	F545-16,0	32	92	16	4
					.	F545-17,0	32	92	16	4
					.	F545-18,0	32	92	16	4
					.	F545-19,0	32	92	16	4
					.	F545-20,0	38	104	20	4
					.	F545-22,0	38	104	20	4
					.	F545-25,0	45	121	25	4
					.	F545-28,0	45	121	25	6
					.	F545-30,0	45	121	25	6
					.	F545-32,0	53	133	32	6
					.

Fräs PM/ASP ACE
F406Y
4/6-skärig Finskrubb / Normal
30gr.spiral
Centrumskärande
Weldon

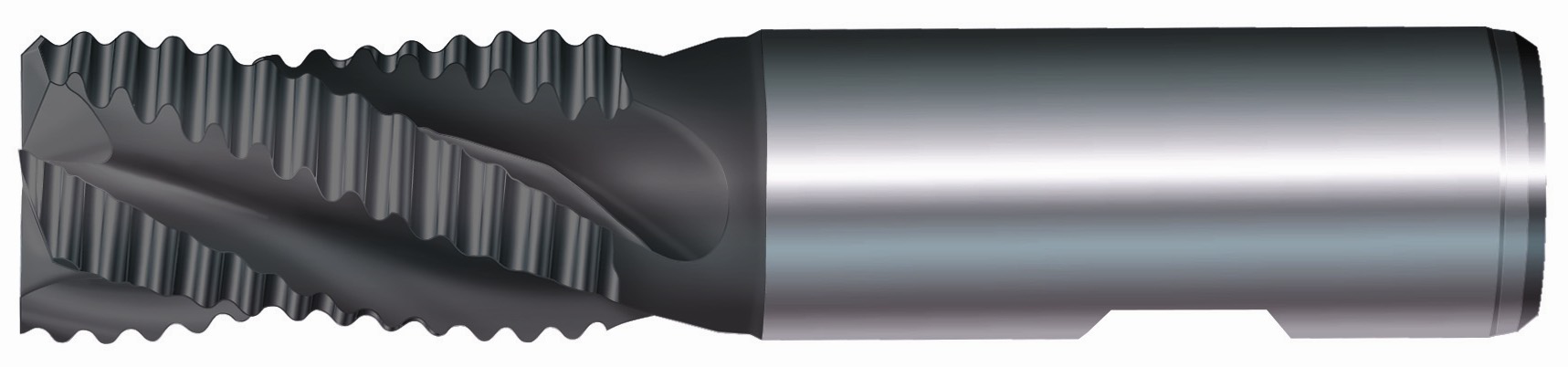

Fräs PM/ASP ACE
F525W
4/6-skärig
Grovskrubb / Normal
30gr.spiral
Centrumskärande
Weldon

F406Y Spåndelande skrubb är lämplig för material som ex. Hardox-Impax-Rostfritt-Weldox

Diameter d1 / e8	Skär- längd l2	Total- längd l1	Skaft- diam.d2	Antal skär		Diameter d1 / e8	Skär- längd l2	Total- längd l1	Skaft- diam.d2	Antal skär
F406Y-05,0	13	57	6	4	.	F525W-08,0	19	69	10	4
F406Y-06,0	13	57	6	4	.	F525W-10,0	22	72	10	4
F406Y-07,0	16	66	10	4	.	F525W-12,0	26	83	12	4
F406Y-08,0	19	69	10	4	.	F525W-14,0	26	83	12	4
F406Y-09,0	19	69	10	4	.	F525W-16,0	32	92	16	4
F406Y-10,0	22	72	10	4	.	F525W-18,0	32	92	16	4
F406Y-11,0	22	79	12	4	.	F525W-20,0	38	104	20	4
F406Y-12,0	26	83	12	4	.	F525W-22,0	38	104	20	4
F406Y-13,0	26	83	12	4	.	F525W-25,0	45	121	25	4
F406Y-14,0	26	83	12	4	.	F525W-28,0	45	121	25	6
F406Y-15,0	26	83	12	4	.	F525W-30,0	45	121	25	6
F406Y-16,0	32	92	16	4	.	F525W-32,0	53	133	32	6
F406Y-17,0	32	92	16	4	.	F525W-36,0	53	133	32	6
F406Y-18,0	32	92	16	4	.	F525W-40,0	63	155	40	6
F406Y-19,0	32	92	16	4	.	F525W-40,0	63	143	32*	6
F406Y-20,0	38	104	20	4	.
F406Y-22,0	38	104	20	4	.
F406Y-25,0	45	121	25	6	.
F406Y-28,0	45	121	25	6	.
F406Y-30,0	45	121	25	6	.
F406Y-32,0	53	133	32	6	.
					.
