P1.1
<800N/mm2 Stål, lågkolhaltigt Automatstål |
P1.2
<1000N/mm2 Stål <0,5% C Stål >0,5% C, Låglegerat Stål >0,5% C, Låglegerat |
P1.3
<1400N/mm2 Verktygsstål, Normal Stål, höglegerat m. hög hårdhet Stål, höglegerat m. hög brottgräns Rostfritt, martensitiskt |
H2.1
42-50 HRC |
H2.2
50-55 HRC |
H2.3
55-70 HRC |
|||

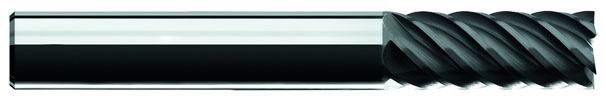

| 6-8 skär | 45 gr.spiralvinkel | TiAlN | HPM |
Skafttyp 6535HA |
Diameter tolerans f7 |
Skaft tolerans h5 |
Radiellt kast (Run-out) inom 0,005 mm |
| . |
| Artikelnummer |
d Diameter mm |
r Radie mm |
d1 Skaftdiam mm |
L Tot.längd mm |
L1 Skärlängd mm |
L2 Frilängd mm |
a Reduc. mm |
Z Antal skär |
y Konvinkel grader |
|
| Kort | ||||||||||
| VHMF 6 030 064 06 03 S | 3,0 | 6 | 64 | 3,00 | 10,00 | 0,050 | 6 | 15 | ||
| VHMF 6 040 064 06 03 S | 4,0 | 6 | 64 | 4,00 | 10,00 | 0,100 | 6 | 15 | ||
| VHMF 6 050 064 06 03 S | 5,0 | 6 | 64 | 5,00 | 15,00 | 0,150 | 6 | 15 | ||
| VHMF 6 060 064 06 03 S | 6,0 | 6 | 64 | 6,00 | 20,00 | 0,200 | 6 | |||
| VHMF 6 080 064 08 03 S | 8,0 | 8 | 64 | 8,00 | 20,00 | 0,300 | 6 | |||
| VHMF 6 100 070 10 03 S | 10,0 | 10 | 70 | 10,00 | 25,00 | 0,300 | 6 | |||
| VHMF 6 120 078 12 03 S | 12,0 | 12 | 78 | 12,00 | 25,00 | 0,300 | 6 | |||
| VHMF 6 160 089 16 03 S | 16,0 | 16 | 89 | 16,00 | 35,00 | 0,300 | 6 | |||
| VHMF 8 200 102 20 03 S | 20,0 | 20 | 102 | 20,00 | 40,00 | 0,300 | 8 | |||
| Standardlängd | ||||||||||
| VHMF 6 030 064 06 03 | 3,0 | 6 | 64 | 10,00 | 6 | 15 | ||||
| VHMF 6 040 064 06 03 | 4,0 | 6 | 64 | 10,00 | 6 | 15 | ||||
| VHMF 6 050 064 06 03 | 5,0 | 6 | 64 | 15,00 | 6 | 15 | ||||
| VHMF 6 060 064 06 03 | 6,0 | 6 | 64 | 20,00 | 6 | 15 | ||||
| VHMF 6 080 064 08 03 | 8,0 | 8 | 64 | 20,00 | 6 | |||||
| VHMF 6 100 070 10 03 | 10,0 | 10 | 70 | 25,00 | 6 | |||||
| VHMF 6 120 078 12 03 | 12,0 | 12 | 78 | 25,00 | 6 | |||||
| VHMF 6 160 089 16 03 | 16,0 | 16 | 89 | 30,00 | 6 | |||||
| VHMF 8 200 102 20 03 | 20,0 | 20 | 102 | 40,00 | 8 | |||||
| . |
|
Beställ produktkatalog för utförliga skärdatarekommendationer. |
| . |
