VHAE

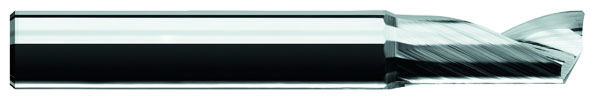

Pinnfräs HM / 1-skärig / Obelagd / Hörnfas

.
.
N5.1
 Aluminium, <5% kisel
N5.2
 Aluminium, >5% kisel
N5.3
 Koppar
 Kopparlegeringar
N5.4
 Syntetmaterial
N5.5
 Kompositmaterial, CFK-GFK


1-skär Hörnfas 20 grader
spiralvinkel
Obelagd HVM
HPM
Skafttyp
6535HA
Diameter
e8
Skaft
tolerans
h5
Radiellt kast
(Run-out)
0,01 mm
.

Artikelnummer

d
Diameter
mm
b
Hörnfas
mm
d1
Skaft-diam.
mm
L
Tot.längd
mm
l1
Skärlängd
mm
l2
Frilängd
mm
a
Reduc.
mm
z
Antal
skär
y
Konvinkel
grader


 VHAE 1 005 038 03 10

0,5 - 3 38 2,5 - - 1 15
 VHAE 1 006 038 03 10 0,6 - 3 38 3 - - 1 15
 VHAE 1 008 038 03 10 0,8 - 3 38 4 - - 1 15
 VHAE 1 010 038 03 10 1,0 - 3 38 5 - - 1 15
 VHAE 1 012 038 03 10 1,2 - 3 38 5 - - 1 15
 VHAE 1 015 038 03 10 1,5 - 3 38 5 - - 1 15
 VHAE 1 016 038 03 10 1,6 - 3 38 6 - - 1 15
 VHAE 1 018 038 03 10 1,8 - 3 38 7 - - 1 15
 VHAE 1 020 038 03 10 2,0 - 3 38 8 - - 1 15
 VHAE 1 025 038 03 10 2,5 - 3 38 9 - - 1 -
 VHAE 1 030 038 03 10 3,0 0,10 3 38 12 - - 1 -
 VHAE 1 040 050 04 10 4,0 0,10 4 50 12 - - 1 -
 VHAE 1 050 050 05 10 5,0 0,15 5 50 15 - - 1 -
 VHAE 1 060 050 06 10 6,0 0,20 6 50 16 - - 1 -
 VHAE 1 070 060 07 10 7,0 0,20 7 60 20 - - 1 -
 VHAE 1 080 060 08 10 8,0 0,25 8 60 20 - - 1 -
 VHAE 1 100 070 10 10 10,0 0,30 10 70 22 - - 1 -

 VHAE 1 120 075 12 10

12,0 0,35 12 75 25 - - 1 -

 VHAE 1 160 081 16 10

16,0 0,40 16 81 33 - - 1 -

.

Beställ produktkatalog för utförliga skärdatarekommendationer.

.
