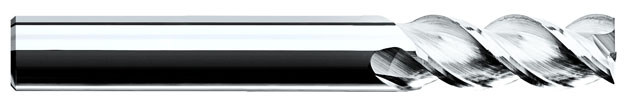

VHAD

Pinnfräs HM / 3-skärig / Obelagd / Hörnradie
.
.
N5.1
 Aluminium, <5% kisel		 N5.2
 Aluminium, >5% kisel		 N5.3
 Koppar
 Kopparlegeringar		 N5.4
 Syntetmaterial		 N5.5
 Kompositmaterial, CFK-GFK

3-skär Hörnradie 45 grader
spiralvinkel		 Obelagd HVM
HPM		 Skafttyp
6535HA		 Diameter
e8		 Skaft
tolerans
h5		 Radiellt kast
(Run-out)
0,01 mm
.

 STANDARD
Artikelnummer

 d
Diameter
mm		 r
Hörnradie
mm		 d1
Skaft-diam.
mm		 L
Tot.längd
mm		 l1
Skärlängd
mm		 l2
Frilängd
mm		 a
Reduc.
mm		 z
Antal
skär		 y
Konvinkel
grader
 VHAD 3 020 057 06 10 2,0 0,05 6 57 5,0 - - 3 15
 VHAD 3 030 057 06 10 3,0 0,10 6 57 8,0 - - 3 15
 VHAD 3 040 057 06 10 4,0 0,10 6 57 11,0 - - 3 15
 VHAD 3 050 057 06 10 5,0 0,20 6 57 13,0 - - 3 15
 VHAD 3 060 057 06 10 6,0 0,20 6 57 16,0 - - 3 -
 VHAD 3 080 063 08 10 8,0 0,20 8 63 19,0 - - 3 -
 VHAD 3 100 072 10 10 10,0 0,20 10 72 22,0 - - 3 -
 VHAD 3 120 083 12 10 12,0 0,20 12 83 26,0 - - 3 -
 VHAD 3 160 092 16 10 16,0 0,20 16 92 32,0 - - 3 -
 VHAD 3 200 104 20 10 20,0 0,20 20 104 40,0 - - 3 -

.

 3xD
Artikelnummer

 d
Diameter
mm		 r
Hörnradie
mm		 d1
Skaft-diam.
mm		 L
Tot.längd
mm		 l1
Skärlängd
mm		 l2
Frilängd
mm		 a
Reduc.
mm		 z
Antal
skär		 y
Konvinkel
grader
 VHAD 3 020 057 06 10 L060 2,0 0,05 6 57 5,0 6,0 0,05 3 15
 VHAD 3 030 057 06 10 L090 3,0 0,10 6 57 8,0 9,0 0,05 3 15
 VHAD 3 040 057 06 10 L120 4,0 0,10 6 57 11,0 12,0 0,10 3 15
 VHAD 3 050 057 06 10 L150 5,0 0,20 6 57 13,0 15,0 0,10 3 15
 VHAD 3 060 057 06 10 L200 6,0 0,20 6 57 16,0 20,0 0,10 3 -
 VHAD 3 080 063 08 10 L250 8,0 0,20 8 63 19,0 25,0 0,10 3 -
 VHAD 3 100 072 10 10 L300 10,0 0,20 10 72 22,0 30,0 0,15 3 -
 VHAD 3 120 083 12 10 L360 12,0 0,20 12 83 26,0 36,0 0,15 3 -
 VHAD 3 160 100 16 10 L480 16,0 0,20 16 100 32,0 48,0 0,20 3 -

 VHAD 3 200 110 20 10 L600

 20,0 0,20 20 110 40,0 60,0 0,25 3 -

.

 5xD
Artikelnummer

 d
Diameter
mm		 r
Hörnradie
mm		 d1
Skaft-diam.
mm		 L
Tot.längd
mm		 l1
Skärlängd
mm		 l2
Frilängd
mm		 a
Reduc.
mm		 z
Antal
skär		 y
Konvinkel
grader
 VHAD 3 030 063 06 10 L100 2,0 0,05 6 63 5,0 10,0 0,05 3 15
 VHAD 3 030 063 06 10 L150 3,0 0,10 6 63 8,0 15,0 0,05 3 15
 VHAD 3 040 063 06 10 L200 4,0 0,10 6 63 11,0 20,0 0,10 3 15
 VHAD 3 050 063 06 10 L250 5,0 0,20 6 63 13,0 25,0 0,10 3 15
 VHAD 3 060 072 06 10 L300 6,0 0,20 6 72 16,0 30,0 0,10 3 -
 VHAD 3 080 078 08 10 L400 8,0 0,20 8 78 19,0 40,0 0,10 3 -
 VHAD 3 100 092 10 10 L500 10,0 0,20 10 92 22,0 50,0 0,15 3 -
 VHAD 3 120 100 12 10 L600 12,0 0,20 12 100 26,0 60,0 0,15 3 -
 VHAD 3 160 130 16 10 L800 16,0 0,20 16 130 32,0 80,0 0,20 3 -
 VHAD 3 200 150 20 10 L100 20,0 0,20 20 150 40,0 100,0 0,25 3 -

.

 Lång
Artikelnummer

 d
Diameter
mm		 r
Hörnradie
mm		 d1
Skaft-diam.
mm		 L
Tot.längd
mm		 l1
Skärlängd
mm		 l2
Frilängd
mm		 a
Reduc.
mm		 z
Antal
skär		 y
Konvinkel
grader
 VHADL 3 020 057 06 10 2,0 0,05 6 57 6,0 - - 3 15
 VHADL 3 030 057 06 10 3,0 0,10 6 57 9,0 - - 3 15
 VHADL 3 040 057 06 10 4,0 0,10 6 57 12,0 - - 3 15
 VHADL 3 050 057 06 10 5,0 0,20 6 57 15,0 - - 3 15
 VHADL 3 060 057 06 10 6,0 0,20 6 57 20,0 - - 3 -
 VHADL 3 080 063 08 10 8,0 0,20 8 63 25,0 - - 3 -
 VHADL 3 100 072 10 10 10,0 0,20 10 72 30,0 - - 3 -
 VHADL 3 120 083 12 10 12,0 0,20 12 83 36,0 - - 3 -
 VHADL 3 160 100 16 10 16,0 0,20 16 100 48,0 - - 3 -
 VHADL 3 200 110 20 10 20,0 0,20 20 110 60,0 - - 3 -

.

Beställ produktkatalog för utförliga skärdatarekommendationer.
